多维力传感器在工业打磨和装配领域的应用

2020-03-28 13:51:46

多维力传感器是什么?

      我们今日的主题是《六维力传感器在工业打磨和装配领域的应用》,那么什么是多维力传感器

      我们先来认识一下力觉传感器,力觉传感器是一类触觉传感器,它在机器人和机电一体化设备中具有广泛的应用。力和力矩传感器是用来检测设备内部力或与外界环境相互作用力为目的,力不是直接可测量的物理量,力是通过其他物理量间接测量出的。

      力传感器可用作变换器,如应变元件,它可提供一个与变形、亦即作用于接触点的力成正比的信号。力觉传感器可以检测机器人有关部件所受外力及转矩,可以控制手腕移动,伺服控制,准确完成作业。

      多维力传感器是力传感器中一种新发展起来的传感器,能同时转换多维力/力矩信号为电信号,可用于监测方向和大小不断变化的力与力矩和测量加速度或惯性力以及检测接触力的大小和作用点。

      广义多维力传感器能够检查空间任意力系中的三维正交力及三维正交力矩,由于其测力信息丰富、测量精度高等特点,主要应用在力及力-位控制场合,多维力/力矩传感器为机器人控制提供力感信息,是智能机器人重要的传感器。

多维力传感器研究现状

      国际上对多维力传感器的研究是从20世纪70年代初开始的,主要研究单位有美国的DRAPER实验室、 SRI 、JPL实验室、IBM公司和日本的日立公司、东京大学等单位。

      国内对多维力传感器的研究是在上世纪80年代初期开始的,中科院合肥智能机械研究所于1987 年研制出我国多维腕力传感器,之后陆续有哈尔滨工业大学、华中理工大学、东南大学等单位研制出多种规格的多维力/力矩传感器,展现了我国多维力/力矩信息获取研究领域的蓬勃发展态势。目前在多维力传感器研究较多的院校有燕山大学、哈工大,大连理工等。

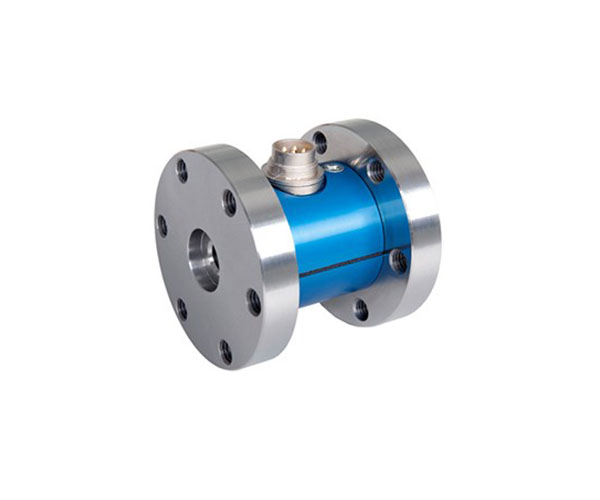

多维力传感器

      近年,研究热点更多的关注在多维力/力矩传感器的应用领域,如现代工业机器人怎么样充分利用多维力/力矩传感器以及其它感知系统来完成各种环境下更多更复杂的机器人作业,使工作更加、生产效率更高、成本更低;如将多维力/力矩传感器利用到工业机器人自动装配生产线,结合更实时更有效的算法,使智能工业机器人能够更好的进行精密柔性机械装配、轮廓跟踪等作业。

      在多维力传感器研究中,力敏元件的结构设计是力传感器的关键核心问题,因为力敏元件的结构决定力传感器的性能优劣。对此,国际和国内许多学者进行了大量的研究工作,提出了多种多维力传感器结构,如下图展示:

工业打磨中的多维力传感器

     多维力传感器在工业级的主要运用领域是装配和打磨,打磨是机器人运用很广泛的一个领域,就目前的市场情况来看,对于打磨精度要求较高的行业主要是3C行业,而且3C行业劳动密集度高,迫切需要实现自动化改造。再加上3C行业的柔性化需求,需要更高智能的打磨机器人才能更好的满足市场需求。

      多维力传感器通过传感器固定座与机械臂的末端关节固定连接。静态条件下,机械手腕部六维力传感器测得的力和力矩数据由三部分组成,即传感器自身系统误差、负载重力作用、负载所受外部接触力。在加工、装配等工业机器人应用中,机器人末端工具或工件与外界环境的接触力需要被的感知,控制系统据此修改机器人的运动,才能保证作业的柔顺性。

传感器的市场挑战

      虽然多维力传感器在机器人自由度上可以达到六个维度的自由度,大大提升机器人的智能水平,但是目前工业领域市场上的使用情况并不是很乐观,特别是国内市场用到六维力传感器的打磨机器人产品并不是很多。

      目前用到浮动主轴的方式比较多,单维力控。原因主要有两个方面:

1、在对精密打磨要求不高的行业,目前的力传感器就能满足打磨工序的需要,企业不愿意花更大的代价去购买配置了多维力传感器的打磨设备;

2、目前多维力传感器的价格相对昂贵,更新改造成本较高。
