称重传感器的工作原理和组成

2021-06-18 09:58:31

称重传感器的工作原理和组成

称重传感器的工作原理:称重传感器的弹性体(弹性元件、敏感梁)在外力作用下发生弹性变形,使附着在其表面的电阻应变片(转换元件)随之变形。电阻应变片变形后,其电阻会发生变化(增大或减小),而后这种电阻变化会被响应的测量电路转换成电信号,从而实现外力转换成电信号的过程。可以看出,电阻应变计、弹性体、检验电路和传输电缆是电阻应变式称重传感器不行贫乏的组成片面。

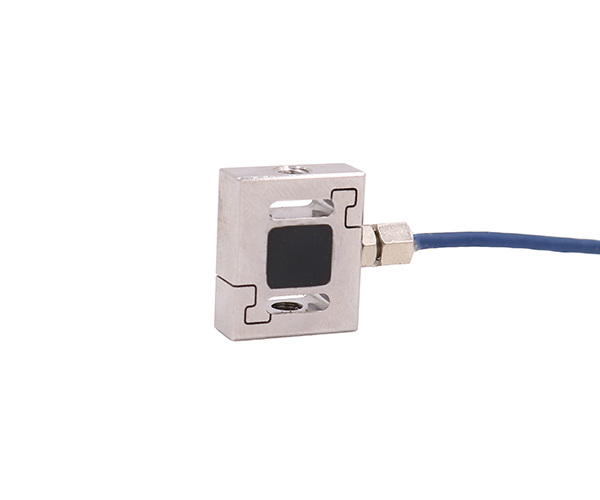

称重传感器

1.检验电路检验电路的作用是将电阻应变片的电阻变化转换成电压输出。惠斯通电桥具有抑制温度变化影响、抑制侧向力干扰、利便办理称重传感器赔偿问题等优点,所以惠斯通电桥在称重传感器中得到了广泛使用。由于全桥等臂电桥灵敏度非常高,各臂参数一致,各种干扰的影响容易互相抵消,所以称重传感器采用全桥等臂电桥。


2.弹性体弹性体是一种具有特殊样式的布局构件。它有两个功能。一它承受称重传感器上的外力,并对外力产生副作用力,实现比较静平衡;其次,要产生高质量的应变场(区),使粘在该区的电阻应变片能抱负地实现应变枣信号的转换使命。

3.电阻应变仪电阻应变仪是一种在有机材料制成的基板上机械分布电阻丝的应变仪。他的一个重要参数是敏感系数k,当他的两端受到F力时,就会拉伸,也即是变形。如果拉长,它的截面积会减小,即它的截圆半径会减小。电阻变化率(电阻的比较变化)与电阻丝的伸长(长度的比较变化)成正比关系。需求留意的是,敏感系数K是由金属电阻丝材料的性质决定的常数,与应变片的样式和大小无关。差别材料的K值普通在1.7-3.6之间;其次,k值是无量纲量,即没有量纲。在材料力学中, L/L称为应变和。用它来表示弹性往往太大,不利便。常以 为单元。
