力传感器分类及如何选型

2022-03-28 17:17:51

一、 力传感器分类

传感器主要有二大分类:应变式力传感器和压电式力传感器。

应变式传感器是基于测量物体受力变形所产生应变的一种传感器。电阻应变片则是非常长用的传感元件,主要受温度搅扰较大。

应变式传感器优点:精度高、线性好、稳定性高、测量局限大、数据便于记录、处分和远间隔传输等优点 。 宽泛用于工程测量和科学实验中 。

压电式传感器是将被测物理量变更转换成因为质料受机械力产生的静电电荷或电压变更的传感器,主要受电场搅扰。它的敏感元件由压电质料制成,主要有压电晶体、压电陶瓷和高分子压电质料。

压电式传感用具有频带宽、生动度高、信噪比高、重量轻、体积小、布局简单、工作靠得住等优点。缺点是某些压电质料需求防潮错失,并且输出的直流相应差,需求接纳高输入阻抗电路或电荷放大器来降服这一缺点。压电式压力传感器不能用作静态测量,普通用于测量脉动压力,不能测量静压力;

二、力传感器选型

1、量程

传感器测量局限上限与下限之差。若测量下限为零,则传感器所测量的非常大物理量即是其量程。超过量程局限时往往会造成传感器输出灯号饱和,乃至造成传感器损坏。

2、精度

传感器精度主要从下列参数反馈:线性度、分辩力、迟滞性、重复性。

普通传感器技术参数会给出一个概括精度,若没有这项指标,辣么传感器的精度就以线性度为准(有的也称为非线性)。

线性度:传感器的现实静态曲线与拟合曲线的非常大误差与传感器满量程输出的百分比。

分辩力:传感器分辩力是指传感器可能感觉到的被测量的非常小变更的才气。也即是说,若输入量从某一非零值缓慢地变更。当输入变更值未超过某一数值时,传感器的输出不会产生变更, 即传感器对此输入量的变更是分辩不出来的。 惟有当输入量的变更超过分辩力时,其输出才会产生变更。该参数与传感器生动度是由差别的。

传感器生动度是指传感器在稳态工作情况下输出量变更△y 对输入量变更△x 的比值。它是输出一输入特性曲线的斜率。若传感器的输出和输入之间显线性关系,则生动度 S 是一个常数。否则,它将随输入量的变更而变更。生动度的量纲是输出、输入量的量纲之比。比方,某位移传感器,在位移变更 1mm 时,输出电压变更为 200mV,则其生动度应表示为 200mV/mm。 当传感器的输出、 输入量的量纲相像时, 生动度可明白为放大倍数。进步生动度,可获得较高的测量精度。但生动度愈高,测量局限愈窄,稳定性也往往愈差。

迟滞性:指传感器正向路程(输入量增大)和反向路程(输入量减小)期间,输出特性曲线的不一致程度。

3、尺寸

力传感器凭据量程和应用场所有不同的尺寸,主要包含:轮辐式、S 型、柱式、垫片/垫圈式。

4、适合环境

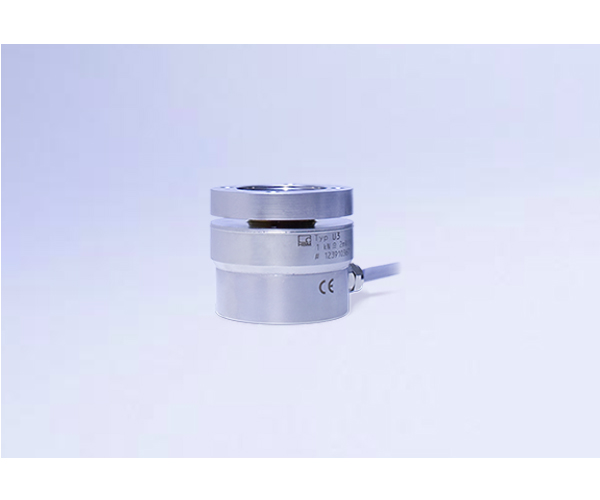

U3 力传感器

凭据传感器的应用场所, 有不同的环境品级 (IPXX) , 工作温度和动静态测量等。 若工作环境相对恶劣,温差较大。就要选定 IP 品级高,温漂小的传感器。

5、输出灯号

应变式传感器输出灯号为 mv/v,若传感器内置了先好疗养电路 (如放大器等), 也能够输出 0—5V,0-10V,±5V,±10V,4mA-20mA。

6、放大器

对于很多传感器而言输出灯号都相对小(mv 灯号,电荷灯号),这时就需求将该测量灯号放大至采集装备可以采集的规范灯号。 此时就需求用到我们的放大器。 放大器可以将传感器输入灯号转化成 0—5V,0-10V,±5V,±10V,4mA-20mA 的规范灯号,输出给采集装备。

7、底座

为了包管传感器的准确应用,普通大批程力传感器都有底座。原装入口的底座改变了安置方法,降低了机械安置要求,很好的包管了传感器精度。

不同的传感器,安置技巧不同。具体情况凭据传感器型号而定。制造一个准确的称量体系,务必确保所有传感器是垂直受力,并且所有传感器是匀称受力的。
