称重传感器厂家灵敏度与衡器量程的关系

2020-03-28 09:02:44

   称重传感器厂家实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器应先要考虑传感器所处的实际工作环境,这点对正确选用称重传感器至关重要,它关系到传感器能否正常工作以及它的安全和使用寿命,乃至整个衡器的可靠性和安全性。在称重传感器主要技术指标的基本概念和评价方法上,新旧国标有质的差异。主要有S型、悬臂型、轮辐式、板环式、膜盒式、桥式、柱筒式等几种样式。

    衡器上使用的一种力传感器。它能将作用在被测物体上的重力按一定比例转换成可计量的输出信号。考虑到不同使用地点的重力加速度和空气浮力对转换的影响,称重传感器的性能指标主要有线性误差、滞后误差、重复性误差、蠕变、零点温度特性和灵敏度温度特性等。在各种衡器和质量计量系统中,通常用综合误差带来综合控制传感器准确度,并将综合误差带与衡器误差带联系起来,以便选用对应于某一准确度衡器的称重传感器。国际法制计量组织(OIML)规定,传感器的误差带δ占衡器误差带Δ的70%,称重传感器的线性误差、滞后误差以及在规定温度范围内由于温度对灵敏度的影响所引起的误差等的总和不能超过误差带δ。这就允许制造厂对构成计量总误差的各个分量进行调整,从而获得期望的准确度。

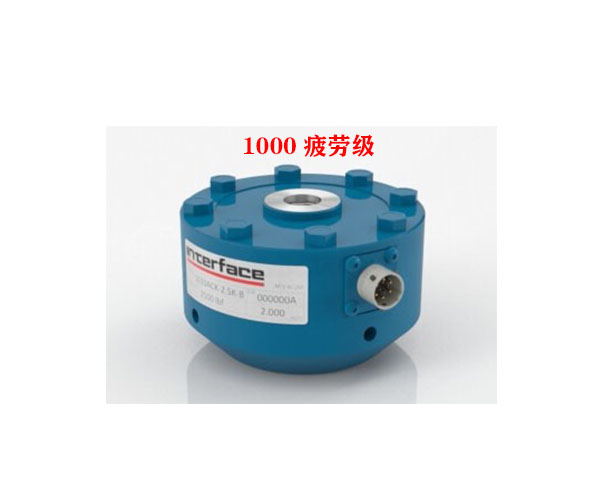

称重传感器厂家

电阻应变式

    利用电阻应变片变形时其电阻也随之改变的原理工作。主要由弹性元件、电阻应变片、测量电路和传输电缆4部分组成。

    电阻应变式称重传感器是基于这样一个原理:弹性体(弹性元件,敏感梁)在外力作用下产生弹性变形,使粘贴在它表面的电阻应变片(转换元件)也随同产生变形,电阻应变片变形后,它的阻值将发生变化(增大或减小),再经相应的测量电路把这一电阻变化转换为电信号(电压或电流),从而完成了将外力变换为电信号的过程。

    由此可见,电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。

一、电阻应变片

    电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上,即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。

    设有一个金属电阻丝,其长度为L,横截面是半径为r的圆形,其面积记作S,其电阻率记作ρ,这种材料的泊松系数是μ。当这根电阻丝未受外力作用时,它的电阻值为R:

R = ρL/S(Ω) (2—1)

    当他的两端受F力作用时,将会伸长,也就是说产生变形。设其伸长ΔL,其横截面积则缩小,即它的截面圆半径减少Δr。此外,还可用实验证明,此金属电阻丝在变形后,电阻率也会有所改变,记作Δρ。

    对式(2--1)求全微分,即求出电阻丝伸长后,他的电阻值改变了多少。我们有:

ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 (2—2)

    用式(2--1)去除式(2--2)得到

ΔR/R = Δρ/ρ + ΔL/L – ΔS/S (2—3)

    另外,我们知道导线的横截面积S = πr2,则 Δs = 2πr*Δr,所以

ΔS/S = 2Δr/r (2—4)

    从材料力学我们知道

Δr/r = -μΔL/L (2—5)

    其中,负号表示伸长时,半径方向是缩小的。μ是表示材料横向效应泊松系数。把式(2—4)(2—5)代入(2--3),有

ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L

                =(1 + 2μ(Δρ/ρ)/(ΔL/L))*ΔL/L

  = K *ΔL/L (2--6)

    其中

K = 1 + 2μ +(Δρ/ρ)/(ΔL/L) (2--7)

    式(2--6))说明了电阻应变片的电阻变化率(电阻相对变化)和电阻丝伸长率(长度相对变化)之间的关系。

    需要说明的是:灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数,它和应变片的形状、尺寸大小无关,不同的材料的K值一般在1.7—3.6之间;其次K值是一个无因次量,即它没有量纲。

    在材料力学中ΔL/L称作为应变,记作ε,用它来表示弹性往往显得太大,很不方便,常常把它的百万分之一作为单位,记作με。这样,式(2--6)常写作:

ΔR/R = Kε (2—8)

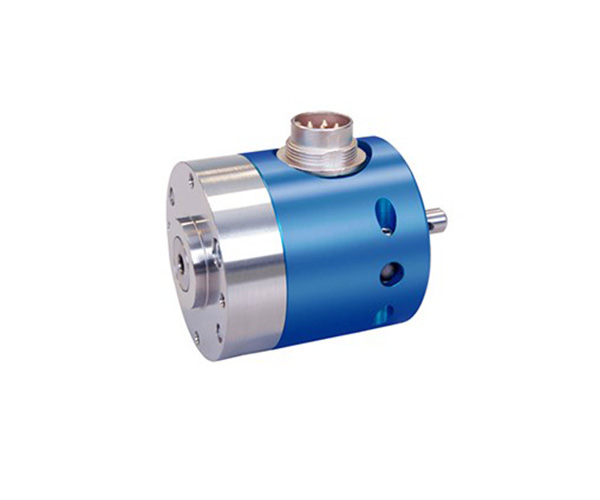

称重传感器厂家

二、弹性体

    弹性体是一个有特殊形状的结构件。它的功能有两个,它承受称重传感器所受的外力,对外力产生反作用力,达到相对静平衡;其次,它要产生一个高品质的应变场(区),使粘贴在此区的电阻应变片比较理想的完成应变枣电信号的转换任务。

    以称重传感器的弹性体为例,来介绍一下其中的应力分布。

    设有一带有肓孔的长方体悬臂梁。

    肓孔底部中心是承受纯剪应力,但其上、下部分将会出现拉伸和压缩应力。主应力方向一为拉神,一为压缩,若把应变片贴在这里,则应变片上半部将受拉伸而阻值增加,而应变片的下半部将受压缩,阻值减少。下面列出肓孔底部中心点的应变表达式,而不再推导。

ε = (3Q(1+μ)/2Eb)*(B(H2-h2)+bh2)/ (B(H3-h3)+bh3) (2--9)

    其中:Q--截面上的剪力;E--扬氏模量:μ—泊松系数;B、b、H、h—为梁的几何尺寸。

需要说明的是,上面分析的应力状态均是“局部”情况,而应变片实际感受的是“平均”状态。

三、检测电路

    检测电路的功能是把电阻应变片的电阻变化转变为电压输出。因为惠斯登电桥具有很多优点,如可以抑制温度变化的影响,可以抑制侧向力干扰,可以比较方便的解决称重传感器的补偿问题等,所以惠斯登电桥在称重传感器中得到了广泛的应用。

    因为全桥式等臂电桥的灵敏度,各臂参数一致,各种干扰的影响容易相互抵销,所以称重传感器均采用全桥式等臂电桥。

常用材料

    称重传感器性能的好坏很大程度上取决于制造材料的选择。称重传感器材料包括以下几个部分:应变片材料、弹性体材料、贴片黏合剂材料、密封胶材料、引线密封材料和引线材料。

  应变片和电阻元件材料

  应变片是称重传感器的感应部分,它将外力的大小转化为电学量输出,是传感器重要的组成部分,常用的应变片基材采用高分子薄膜材料,应变材质通常为高纯度康铜 。应变片的性能不仅仅与基材和康铜纯度有关,还与制造工艺有关。提高工艺技术水平也是改善传感器性能一个很重要的方面。

  弹性体材料

  称重传感器弹性体的作用是传递外力,它必须具有在受到相同力大小的时候,产生形变一样,因为应变片就粘贴在弹性体上面,弹性体的形变就是应变片的形变;同时它还须具有复位性,在外力消失的时候,可以自动复位。弹性体材料通常选择各样金属,主要有铝合金、不锈钢和合金钢等等。

  贴片黏合剂材料

  贴片黏合剂是把应变片和弹性体牢牢固定在一起,使它们产生的形变永远一致。由此可见,贴片黏合剂也是一个重要部件。使用叫多的贴片黏合剂是双组分高分子环氧系列黏合剂。它的性能与它自身的纯度、混合方式、储存时间、固化方式、固化时间等关系很大,在使用之前按要仔细看它的详细介绍。

  密封胶材料

  早期的称重传感器密封都采用密封胶,后来由于制造技术的发展,用焊接技术可以提高极大传感器的稳定性和使用寿命。虽然初很多采用了焊接技术,但是某些重要部位还需涂抹一些密封胶。密封胶一般都采用硅胶,硅胶具有稳定性好的优点,可以防潮、防腐蚀,绝缘性能也非常好。

  引线密封和引线材料

  传感器输出引线如果不固定的话,会发生损坏或松动,导致信号不稳定或没有输出。传感器输出都采用连接器的方式,连接器的材质和紧固力度也会给输出带来影响。采用连接器跟密封胶配合使用。内部引线也需要固定,防止其到处移动。引线的质量也很重要,其材质性能从高到低的排列顺序依次为镀银、铜线和铝线。如果周围高频信号、无线电波干扰严重的话,还需采用屏蔽电缆;在腐蚀性环境和易燃易爆场合则需要采用防腐防阻燃和防爆电缆,外加套管进行保护。
